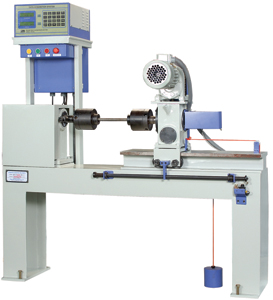

TORSION DIGITAL DE LA MÁQUINA DE PRUEBA ( Model : MTT-E )
• Apto para ensayos de torsión y el giro de las barras de metal y pisos distintos.
• Par de medición de células de par.
• Una gama con una alta resolución en toda la gama.
• Motorreductor para aplicar el par de la muestra a través de caja de cambios
• Medición del ángulo de giro por el codificador rotativo.
• Visualización de par y el ángulo de torsión en la pantalla LCD siempre en el Sistemade Adquisición de Datos.
• Posibilidad de conectar el Panel del DAS a la PC
• La precisión de medida del par ± 1% en el intervalo de 4% a 100% de la capacidad de la máquina.
Sr. No.
Especificaciones
MTT-E- 100 Nm
MTT-E- 200 Nm
MTT-E- 500 Nm
MTT-E- 1000 Nm
MTT-E- 2000 Nm
1
Max. capacidad de par (Nm)
100
200
500
1000
2000
2
par de Resolución (Nm)
0.01
0.02
0.05
0.1
0.2
3
Ángulo de giro (Grado)
0.1
0.1
0.1
0.1
0.1
4
Torsión velocidad y dirección
1.5 RPM
Reverse
1.5 RPM
Reverse
1.5 RPM
Reverse
1.5 RPM
Reverse
1.5 RPM
Reverse
5
La distancia entre mordazas (mm)
0 – 400
0 – 450
0 – 500
0 – 600
0 – 1000
6
Puños de barra redonda de diámetro (mm)
4 – 8
8 – 12
7 – 10
10 – 15
15 – 20
10 – 17
17 – 24
24 – 30
10 – 18
18 – 26
26 – 34
20 – 30
30 – 40
40 – 50
7
Puños de barras planas
espesor
ancho
2 – 8
25
3 – 10
30
5 – 12
40
5 – 15
50
10 – 20
60
8
3 Ph, 440V,
50 Hz, AC
Motor HP Aprox
0.5
0.5
1.0
1.0
2.0
Disposición para llevar a cabo la prueba poco a poco por un mango que facilitaencontrar el módulo de rigidez "G"
Accesorio opcional: un software especial integral para la prueba de torsión para darángulo de par frente a la gráfica Twist y también para calcular varios parámetros como laresistencia al corte torsional, módulo de rigidez, etc
