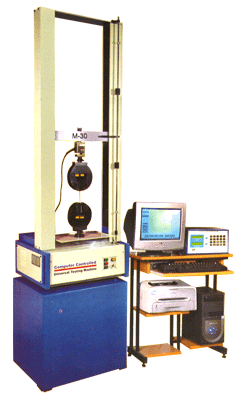

TORNILLO ORDENADOR SERVO CONTROLADA BOLA IMPULSADO máquinas universales de ensayo ( Model : M SERIES )
|
• |
La variedad de pruebas como tracción, compresión, transversal, Pele, Bend, corte, etcse llevan a cabo. |
• |
Apropiado para probar una amplia gama de materiales como caucho, plástico, metalesferrosos, metales no ferrosos, etc de diversas formas como redondos, planos, hilo,alambre, campana muda, tela, cinta, cinta, cuerda, etc |
• |
AC Servo motor para el control de la cruceta con el variador de velocidad infinitamente variable. |
• |
El control computarizado de carga de la cruceta de medición por celda de carga. |
• |
Más de carga y por la seguridad de los viajes. |
• |
Últimas basado en Windows, amigable al usuario, el software preciso, controlado por menú. |
• |
Visualización en línea de la carga, elongación y gráfico. |
• |
Tara de carga y las instalaciones de puesto de alargamiento disponibles. |
• |
Construir en las instalaciones para la impresión de los resultados de las pruebas y la gráfica. |
• |
Unidades seleccionables como N, KN, kgf, lbf, pulgadas, mm, etc |
• |
Totalmente automática en los cálculos de la pantalla como UTS, YS, límite de elasticidad, etc vLarge espacio de almacenamiento para almacenar los datos de prueba de hasta 50.000 pruebas. |
• |
Extensómetro electrónico (opcional) está disponible para la evaluación de la prueba de estrés. |
• |
Resolución de carga estándar es de 10.000 cuentas. Una resolución más fina(opcional), con 20.000 o 50.000 contadores también pueden ser ofrecidos a un costo adicional |
• |
Amplia gama de mordazas y accesorios para adaptarse a diferentes materiales y pruebas. |
• |
Varios Modelos - Capacidad máxima de 1 kN hasta 100 kN. |
• |
Carga de la exactitud y precisión de ± 1%, se ajusta a ES: 1828 / BS: 1610. |
|
| |
ESPECIFICACIONES TÉCNICAS PARA controlado por ordenador - Máquina Universal de Ensayos |
| |
Especificaciones |
Modelo |
M1 |
M2 |
M5 |
M30 |
M50 |
M75 |
M100 |
Max. capacidad (kN) |
1 |
2 |
5 |
30 |
50 |
75 |
100 |
Max. cruceta transversal
enfrentarse con exclusión de (mm) |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
Max. ancho de trabajo (mm) |
400 |
400 |
400 |
400 |
400 |
600 |
600 |
Fijos y de trabajo superior e inferior de carrera |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
Dimensiones generales H x W x D (mm) (aprox.) |
1780 x 630 x 505 |
1780 x 630 x 505 |
1780 x 630 x 505 |
1700 x 630 x 505 |
1920 x 675 x 750 |
2640 x 1180 x 1050 |
2640 x 1180 x 1050 |
Peso (kg) (aprox.) |
150 |
150 |
150 |
200 |
250 |
450 |
500 |
fuente de alimentación |
3 Phase, 415 V, 50 Hz, AC |
Protección contra la sobrecarga de carga |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
(Software operado y operado electrónicamente en caso de sobrecarga de célula de carga) |
Sistema de transmisión |
Método de carga |
Al hacer circular los husillos a bolas |
Cruceta motor de accionamiento |
AC servo con retroalimentación |
cruceta de velocidad |
0.5 to 500 mm per min. |
la cruceta de control |
controlado por ordenador |
Precisión de la velocidad en porcentaje |
± 1% |
medición |
cargar |
By Precision Loads cell’s |
carga de resolución |
10,000 counts standard (20,000 or 50,000 counts optional) |
Exactitud de la carga |
±1% as per IS : 1828 - 1991 & BS : 1610 - 1964 |
Resolución de desplazamiento del cabezal transversal en mm |
0.01 m |
|
| |
| |
DETALLES DE PUÑOS (accesorio extra) |
| |
Modelo |
capacidad |
descripción |
Especificaciones |
aplicación |
FG 1/1 |
2 kN |
Grip Roller excéntrico |
25mm amplio x 5mm thk |
Para las muestras en forma de Dumbell de caucho y plásticos |
FG 1/2 |
5 kN |
Grip Roller excéntrico |
50mm amplio x 6mm thk |
Para las muestras en forma de Dumbell de caucho y plásticos |
FG 2/1 |
1 kN |
Vice Grip Tipo |
25mm amplio x 4mm thk |
Para muestras planas delgadas de papel o materiales
con menor resistencia |
FG 2/2 |
5 kN |
Vice Grip Tipo |
50mm amplio x 10mm thk |
Para cuero tejido de amianto y de otras materias planas y delgadas |
FG 2/3 |
10 kN |
Vice Grip Tipo |
100mm amplio x 10 mm thk |
Para cuero tejido de amianto y de otras materias planas y delgadas |
FG 6/1 |
1 kN |
Anillo de
retención motorizado |
--- |
Para‘O’ Rings |
FG 7/1 |
2 kN |
Bolardo Grip Tipo |
20 SWG & Finer |
Para finos cables flexibles |
FG 7/2 |
5 kN |
Bolardo Grip Tipo |
Upto 5mm dia |
Para los cables finos |
FG 7/3 |
20 kN |
Bolardo Grip Tipo |
20mm amplio |
Por flexibles no metálicos correas |
FG 7/4 |
10 kN |
Doble agarre Bolardo |
Upto 2mm dia |
Para alambres flexibles |
FG 8/1 |
5 kN |
Cum Vice Grip Wedge |
25mm amplio x 5mm thk |
Para alambres rígidos y tiras |
FG 8/4 |
100 kN |
Cum Vice Grip Wedge |
plano – 35mm amplio, espesor 0-10, 10-20mm
Ronda – dia, 5-15, 15-25 mm |
Para alambres rígidos, barras redondas y tiras planas |
FG 8/6 |
30 kN |
Cum Vice Grip Wedge |
plano – 35mm amplio, espesor 0-10 m
Ronda – dia, 5-12 mm |
Para alambres rígidos y tiras |
FG 8/7 |
50 kN |
Cum Vice Grip Wedge |
plano – 35mm amplio, espesor 0-10 mm
Ronda – dia, 5-12, 10-17 mm |
Para alambres rígidos y tiras de materiales relativamente suaves |
FG 8/8 |
50 kN |
Cum Vice Grip Wedge |
plano – 35mm amplio, espesor 0-8 mm
Ronda – dia, 5-10, 10-15 mm |
Para alambres rígidos, barras redondas y tiras planas de materiales
relativamente duros(más difícil aceros, etc) |
FG 10/1 |
2 kN |
Grip Especial
plásticos moldeados |
Moldeada muestra durabell |
Como por IS 867-1963 |
FG 11/1 |
2 kN |
compresión de la jaula |
100 x 65 x 200 mm altura |
Para llevar a cabo la prueba de compresión |
FG 11/2 |
10 kN |
compresión de la jaula |
150 x 80 x 200 mm altura |
Para llevar a cabo la prueba de compresión |
FG 11/3 |
50 kN |
compresión de la jaula |
150 x 150 x 200 mm altura |
Para llevar a cabo la prueba de compresión |
FG 12/1 |
15 kN |
Dobla los ensayos
incluidos |
Span Variable de 40 mm to 250 mm |
Para realizar el ensayo de flexión transversal o |
FG 13/1 |
Elongation measures upto 800 mm |
Alargamiento de alta
extensómetro electrónico |
L.C. 0.01mm, La distancia máxima entre los filos de
las cuchillas 800 mm |
Para medir el alargamiento de los plásticos y materiales similares |
|
| |
Agarra a la aplicación demanda están disponibles. |
| |
|
