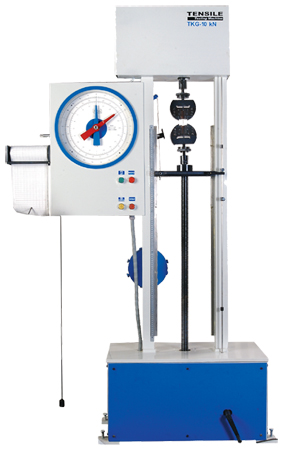

ANALÓGICO: tracción Máquinas de ensayos ( Model : TKG ) |
• |
La variedad de pruebas como tracción, compresión, Cruce de última hora / Doblado, Vinculación de corte, lineal / flexible / resistencia a la exfoliación de los adhesivos y cintas, etc se llevan a cabo. |
• |
Adecuado para probar una amplia gama de materiales como el caucho, madera, madera contrachapada, plástico, rexins, cerámica, teflón, cartón, látex, compuestos de metales ferrosos, metales no ferrosos, etc de diversas formas, como redonda, hilo plano, cables,mancuernas, telas, cintas, tiras, cuerdas, etc |
• |
Amplia gama de mordazas, accesorios y accesorios especiales están disponibles para adaptarse a gran variedad de materiales y formas. |
• |
Autógrafa de rollo continuo "de carga Vs. Elongación" grabadora. |
• |
Alargamiento de la escala por lo menos con cuenta de 1 mm. |
• |
Tres rangos de medición para las pruebas precisas. |
• |
Un número de velocidades tensos están disponibles para la selección apropiada. |
• |
Máquina con AC o DC motor de accionamiento está disponible. |
• |
Varios Modelos - Capacidad máxima de 200 N a 50 kN. |
• |
Carga de la exactitud y precisión de ± 1%, se ajusta a ES: 1828 / BS: 1610. |
• |
Accionamiento manual de corte de prensa con moldes de diferentes tamaños están disponibles para el corte de la muestra con mancuernas. |
|
| |
| |
ESPECIFICACIONES TÉCNICAS PARA MÁQUINAS ensayo de tracción - |
| |
Max. capacidad |
Model - TKG |
Model - TKG |
Model - TKG |
200 N |
500 N |
1000 N |
2500 N |
5000 N |
10 kN |
25 kN |
50 kN |
intervalos de medición de |
1st |
0-50 N
0-100 N
0-200 N |
0-100 N
0-250 N
0-500 N |
0-200 N
0-500 N
0-1000 N |
0-500 N
0- 1000 N
0-2500 N |
0-1000 N
0-2500 N
0-5000 N |
0-2 kN
0-5 kN
0-10 kN |
0-5 kN
0-10 kN
0-25 kN |
0-10 kN
0-25 kN
0-50 kN |
2nd |
3rd |
Rangos menos Condes |
1st |
0.1 N
0.2 N
0.4 N |
0.2 N
0.5 N
1 N |
0.4 N
1 N
2 N |
1 N
2 N
5 N |
2 N
5 N
10 N |
0.004 kN
0.01 kN
0.02 kN |
0.01 kN
0.02 kN
0.05 kN |
0.02 kN
0.05 kN
0.1 kN |
2nd |
3rd |
Alargamiento Escala L.C |
1 mm |
1 mm |
1 mm |
Grip mínima Speration -
máxima - |
25 mm
1000 mm |
25 mm
750 mm |
25 mm
600 mm |
Traverse velocidades
Las velocidades estándar |
10 Speeds - 50, 100, 150, 200, 225, 250, 300, 400, 450 & 500 mm / min. |
100 mm / min. |
25 mm / min |
Las velocidades opcionales |
- |
Velocidad adicional de 50 mm / min |
Alternativa velocidad de 1,3 mm / min en lugar de 25 mm / min o
Velocidades de 10 a 50, 100, 150, 200, 225, 250, 300, 400, 450 y 500 mm / min. |
Velocidad adicional de 500 mm / min |
Alternativa velocidad de 1,3 mm / min en lugar de 100 mm / min |
Velocidades de 10 a 50, 100, 150, 200, 225, 250, 300, 400, 450 y 500 mm / min. |
Opcional accionamiento de velocidad variable sin
escalonamientos la variación |
50 to 500 mm / min. |
10 to 100 mm / min. |
2.5 to 25 mm / min. |
H.P ( para la velocidad estándar ) |
0.25 / 0.5 |
0.5 |
0.5 |
suministrar |
3-fases, 415 voltios, 50 Hz, CA |
Más seguridad en los viajes |
Se suministra con cada modelo |
Recorder (Gráfico) |
Se suministra con cada modelo |
|
| |
NOTA : Es muy importante que al ordenar el cuidado de la máquina debidamente en cuenta en la selección de la capacidad adecuada, velocidades de marcha, la separación de agarre yagarre. Siguientes datos deberán estar provistas para asegurar que las pruebas de los materiales está en conformidad con las normas seguidas -
• Tamaño, forma, materiales de las probetas.
• Mínimo y carga de rotura máxima de probeta de ensayo (no la fuerza).
• El estándar IS / BS / ASTM, etc que deben seguirse.
• velocidad de deformación es necesario.
• Favor de enviar muestras representativas. |
| |
| |
De pesas ACCESORIOS DE CORTE DE LA MUESTRA:
Accionamiento manual recorte de prensa, el tamaño de 150mm x 150mm
Die longitud total 50 mm, al IS: 34 Parte I y II, es: 5831
Die longitud total 75 mm, al IS: 3400 Parte, es: 434 Parte I y II, es: 5831
Die longitud total 115 mm, al IS: 3400 Parte I, es: 2414, ES: 2415 & IS: 443
Die longitud total 152 mm, al IS: 2076 |
| |
| |
Puños para las máquinas de ensayo de tracción (todas las versiones) - |
| |
Model |
Capacity |
Description |
Specifications |
Application |
TG 1/1 |
500 N |
Agarre del rodillo excéntrico |
25 mm wide
x 3 mm espesor |
Para el modelo en forma de Dumbell de caucho y plásticos trajes
TKG-200 de N & N -500 TKG |
TG 1/2 |
2 kN |
Agarre del rodillo excéntrico |
25 mm wide
x 5 mm espesor |
Para el modelo en forma de Dumbell de caucho y plásticos trajes
TKG -1000 N + N TKG-2500 |
TG 1/3 |
2 kN |
Agarre del rodillo excéntrico |
35 mm wide
x 6 mm espesor |
Para el modelo en forma de Dumbell de caucho y plásticos trajes
TKG-1000 N & N TKG -2500 |
TG 1/4 |
5 kN |
Agarre del rodillo excéntrico |
50 mm wide
x 6 mm espesor |
Para el modelo en forma de Dumbell de caucho y plásticos trajes
TKG -1000 N + N TKG-2500 |
TG 1/5 |
5 kN |
Agarre del rodillo excéntrico |
50 mm wide
x 6 mm espesor |
Para el modelo en forma de Dumbell de caucho y plásticos trajes
TKG 5000 N y TKG 10 kN |
|
| |
TG 2/1 |
2.5 kN |
Cam tipo de agarre |
100 mm wide
x 10 mm espesor |
Para los trajes de tiras de tela TKG -2500 N |
TG 2/2 |
2.5 kN |
Cam tipo de agarre |
100 mm wide
x 10 mm espesor |
Para los trajes de tiras de tela TKG -5000 N & kN TKG-10 |
|
| |
TG 3/1 |
200 N |
Vice type grip |
25 mm wide
x 4 mm espesor |
Para finas muestras planas de menor fuerza, como trajes de papel, etc
TKG N -200 |
TG 3/2 |
5 kN |
Vice type grip |
500 mm wide
x 25 mm espesor |
Para los materiales planos, como el amianto, cuero, tejidos, trajes de madera contrachapada
TKG -2500 N |
TG 3/3 |
5 kN |
Vice type grip |
50 mm wide
x 25 mm espesor |
Para los materiales planos, como el amianto, cuero, tejidos, trajes de madera contrachapada
TKG -5000 N & kN TKG-10 |
TG 3/4 |
2.5 kN |
Vice type grip |
20 mm wide
x 5 mm espesor |
Para cables rígidos hasta 1 mm y se adapte a las tiras planas TKG -2500 N |
TG 3/5 |
5 kN |
Vice type grip |
100 mm wide
x 6 mm espesor |
Para los trajes de muestras de tejido TKG-2500 N |
TG 3/6 |
5 kN |
Vice type grip |
100 mm wide
x 6 mm espesor |
Para los trajes de muestras de tejido TKG -5000 N & kN TKG-10 |
TG 3/7 |
5 kN |
Vice type grip |
200 mm wide
x 10 mm espesor |
Para los trajes de muestras de tejido TKG -5000 N & TKG -10 kN |
|
| |
TG 5/1 |
2.5 kN |
Wedge tipo de agarre |
25 mm de ancho x 5 mm de espesor |
Para tiras planas y los trajes de los cables TKG -2500 N |
TG 5/2 |
10 kN |
Wedge tipo de agarre |
Redondo de 5 a 10 mm plana 25 mm de ancho x 10 mm espesor |
Para los trajes de muestras redondas muestra o plano TKG -5000 N & TKG -10 kN |
TG 5/3 |
50 kN |
Wedge tipo de agarre |
Redondo de 5 a 10 mm plana 35 mm de ancho x 12 mm de espesor |
Para el modelo redondo o trajes de muestras planas TKG -50 kN |
TG 5/4 |
2.5 kN |
Wedge tipo de agarre |
Piso de 25 mm de ancho x 20 mm de espesor |
Para los trajes extra gruesos de madera contrachapada de muestras TKG -2500 N |
TG 5/5 |
50 kN |
Wedge tipo de agarre |
Piso de 200 mm de ancho x 5 mm de espesor |
Por geo textil como por los trajes de la ASTM TKG -50 kN |
TG 5/6 |
50 kN |
Wedge tipo de agarre |
Piso de 38 mm de ancho x 20 mm de espesor |
Para el modelo extra gruesa, como trajes de madera contrachapada TKG -25 y 50 kN |
|
| |
TG 6/1 |
2.5 kN |
Prueba de fijación del anillo de O |
- |
Para el ensayo de juntas tóricas trajes TKG -2500 N |
|
| |
TG 7/1 |
500 kN |
Bolardo tipo de agarre |
20 SWG o más fino |
Para los trajes finos cables flexibles TKG -200 -500 N & N TKG |
TG 7/2 |
1000 kN |
Bolardo tipo de agarre |
Ancho de la cinta 6 mm máx. |
Para los trajes de cintas de HDPE TKG -1000 N |
TG 7/3 |
2.5 kN |
Bolardo tipo de agarre |
20 SWG or finer |
Para los trajes finos cables flexibles TKG -2500 N |
TG 7/4 |
2.5 kN |
Bolardo tipo de agarre |
20 SWG or finer |
Para los trajes finos cables flexibles TKG -10 kN |
TG 7/5 |
2.5 kN |
Bolardo tipo de agarre |
20 SWG or finer |
Para los trajes finos cables flexibles TKG -25 kN y TKG -50 kN |
TG 7/6 |
5 kN |
Bolardo tipo de agarre |
Dia 4mm ropes. |
Para los no metálicos, cuerdas o cordones de prendas de vestir de nylon etc TKG -5000 N |
|
| |
TG 8/1 |
10 kN |
Cum Vicepresidente de cuña tipo de agarre |
Hasta 5 mm de diámetro, plano de 25 mm de ancho x 5 mm de espesor |
Para los cables y los trajes de las tiras planas TKG -10 kN |
TG 8/2 |
50 kN |
Cum Vicepresidente de cuña tipo de agarre |
Ronda 5 a 10 mm, Piso 35 mm de ancho x 10 mm grosor |
Para alambres. Trajes de barras, y las tiras TKG -25 kN y TKG -50 kN |
TG 8/3 |
50 kN |
Cum Vicepresidente de cuña tipo de agarre |
Apartamento 35 mm de ancho
x 5 mm de espesor. |
Para más duros cables y los trajes de las tiras TKG -25 kN y TKG - 50 kN |
TG 8/4 |
50 kN |
Cum Vicepresidente de cuña tipo de agarre |
Apartamento 60 mm de ancho
x 10 mm de espesor. |
Para más amplios trajes de tiras planas TKG -25 kN y TKG -50 kN |
|
| |
TG 9/1 |
10 kN |
Especial agarre Bolardo |
Dia 10 to 16 mm |
Para trajes de cuerdas de nylon TKG -10 kN |
TG 9/2 |
25 kN |
Especial agarre Bolardo |
Dia 10 to 16 mm |
Para trajes de cuerdas de nylon TKG -25 kN y TKG -50 kN |
TG 9/3 |
50 kN |
Especial agarre Bolardo |
50 mm amplio |
Para correas planas y los trajes de las tiras TKG -25 kN y TKG -50 kN |
TG 9/4 |
50 kN |
Especial agarre Bolardo |
100 mm amplio |
Para correas planas y los trajes de las tiras TKG -25 kN y TKG -50 kN |
|
| |
TG 10/1 |
10 kN |
Grip especial
muestra de forma
|
como por IS 867 |
Para el modelo de plástico moldeado, al IS 867 trajes TKG -2500 N |
TG 10/2 |
10 kN |
Grip for special
shaped specimen |
como por IS 867 |
Para el modelo de plástico moldeado, al IS 867 trajes TKG -10 kN |
TG 10/3 |
10 kN |
Grip for special
shaped specimen |
como por IS 867 |
Para el modelo de plástico moldeado, al IS 867 trajes TKG -25 kN y TKG -50 kN |
|
| |
TG 11/1 |
200 N |
compresión de la jaula |
85 (L) x 60 (D) x 140 (H) mm con reloj y la escala |
Para la prueba de compresión en la flexibilidad / suave trajes de materiales TKG-200 N |
TG 11/2 |
200 N |
compresión de la jaula |
85 (L) x 60 (D) x 140 (H) mm sin reloj y la escala |
Para la prueba de compresión en la flexibilidad / suave trajes de materiales TKG N -200 |
TG 11/3 |
2.5 kN |
compresión de la jaula |
100 (L) x 65 (D) x 200 (H) mm |
Para la prueba de compresión en la flexibilidad / suave trajes de materiales TKG -2500 N |
TG 11/4 |
10 kN |
compresión de la jaula |
150 (L) x 80 (D) x 200 (H) mm |
Para la prueba de compresión en la flexibilidad / suave trajes de materiales TKG -10 kN |
TG 11/5 |
50 kN |
compresión de la jaula |
150 (L) x 150 (D) x 200 (H) mm |
Para la prueba de compresión en la flexibilidad / suave trajes de materiales
TKG- 25 & 50 kN |
TG 11/6 |
50 kN |
Compresión de la jaula con la escala de calibre y el borde de línea pelota. |
80 (L) x 60 (D) x 60 (H) mm |
Para la prueba de compresión en la flexibilidad / suave trajes de materiales
TKG -25 & 50 kN |
TG 11/7 |
50 kN |
Compresión de la jaula con los accesorios |
Como por IS 10570 / 83 |
Por frío se adapte a resistencia al aplastamiento TKG- 25 kN & 50 kN |
TG 11/8 |
10 kN |
Compresión de la jaula con reloj y la caja de bolas |
50 x 50 x 50 mm
muestra |
Por frío se adapte a resistencia al aplastamiento TKG -10 kN |
|
| |
TG 12/1 |
2.5 kN |
Doble / cruzada romper aparato de prueba |
50 de ancho x 25 x 150 mm grosor lapso de un radio de 5 mm de rodillos. |
Para llevar a cabo la prueba cruzada se rompa o se adapte a las pruebas de plegado TKG-2500 N |
TG 12/2 |
10 kN |
Doble / cruzada romper aparato de prueba |
25 wide x 35 thk x 150 to 300 mm lapso . |
Para llevar a cabo la prueba cruzada se rompa o se adapte a Prueba de inclinación
TKG -10 kN |
TG 12/3 |
25 kN |
Doble / cruzada romper aparato de prueba |
25 wide x 35 thk x 150 to 400 mm lapso de tiempo . |
Para llevar a cabo la prueba cruzada se rompa o se adapte a Prueba de inclinación
TKG -25 kN & 50 kN |
TG 12/4 |
25 kN |
Doble / cruzada romper aparato de prueba |
60 wide x 10 thk x 90 mm tramo de rodillos de diámetro 30 mm |
Para una muestra de 60 x 10 de ancho x 120 mm grosor palos largos
TKG -25 kN y 50 kN TKG |
TG 12/5 |
25 kN |
Aparato de prueba MOR con jaula de compresión |
40 x 40 mm muestra x 100 lapso |
Para llevar a cabo en hormigones refractarios, al IS 10570/83 trajes TKG 25 - KN y 50 kN |
TG 12/6 |
1 kN |
Cruce de última hora aparato de prueba |
50 wide x 100 mm lapso radio del rodillo 3.2 mm |
Para el ensayo de material de zapata de freno, al IS 2742 parte 3 trajes TKG-2500 N |
TG 12/7 |
2500 N |
Aparato de prueba MOR |
500 mm lapso x ancho 100 mm |
Para la madera contrachapada. |
TG 12/8 |
10 kN |
Aparato de prueba MOR con
el comparador |
600 mm span x 80 mm ancho de radio de apoyo 12, 18, 27, 37,5 mm |
Para la madera contrachapada. |
TG 12/9 |
5 kN |
Doble dispositivo de prueba |
600 mm span x width 50 mm |
Por dos puntos de carga, al IS 1734 parte II kN trajes TKG-25 y 50 |
TG12/10 |
10 kN |
Cruce de última hora aparato de prueba |
Span 500 mm x width 100 mm rodillo de diámetro 15 |
Para la prueba de MOR, al IS 1658/77. |
|
| |
TG 13/1 |
- |
Accionamiento manual de Prensa |
150 mm amplio |
Para el corte de la muestra Dumbell de caucho con forma de trajes matrices respectivasTKG -2500 N |
|
| |
TG 14/1 |
25 kN |
La resistencia al cortante
accesorio |
20 mm width x 10 mm thk |
Para el ensayo de resistencia al corte interno como al IS 2742-92 Parte 5 trajes TKG -25 y50 kN |
TG 14/2 |
10 kN |
Pegue al corte los ensayos incluidos. |
30 mm wide x 25 mm thk. |
Para las pruebas de corte de los trajes de cola de madera contrachapada TKG -10 kN |
TG 14/3 |
10 kN |
Aparato de prueba al corte |
Dia 12.7 mm |
Para las pruebas de corte de laminados según la IS 1998 trajes
TKG -25 y 50 kN |
|
| |
TG 15/1 |
10 kN |
Grip para el tornillo de madera y prueba de withdrawl clavo |
75 mm muestra amplia |
Para las pruebas de tableros contrachapados de madera, al IS 2380 parte trajes XIV TKG-10 kN |
TG 15/2 |
10 kN |
Grip para perpendicular fuerza de tracción a la superficie de la madera contrachapada |
50 x 50 mm
muestra |
Para la madera contrachapada, al IS 2380 de la Parte V se adapte a TKG -10 kN |
TG 15/3 |
25 kN |
Grip para el tornillo de madera y clavos con la prueba de acento |
75 mm muestra amplia |
Para el ensayo de la madera contrachapada, al IS 2380 de la Parte XIV trajes
TKG-25 y 50 kN |
TG 15/4 |
25 kN |
Grip para perpendicular fuerza de tracción a la superficie de la madera contrachapada |
50 x 50 mm
muestra. |
Para la madera contrachapada, al IS 2380 Parte V TKG trajes - 25 y 50 kN |
|
| |
TG 21 |
10 kN |
Agarre especial para fanhook |
- |
Para los trajes de prueba gancho de fans TKG -25 y 50 kN |
|
| |
TG 22/1 |
1 kN |
Grip para la seguridad del apego de la parte inferior deja de Zip |
- |
Para las pruebas de Zip según Anexo D de la IS: 3148 - 1991 -2500 Fig.7 trajes TKG N |
TG 22/2 |
1 kN |
Grip para la seguridad del apego de los pasos superiores y extractores |
- |
Para probar Postal según anexión H ES: 3148 - 1991
(Fig. 11 y Fig. 8). |
|
| |
|
