• El método más comúnmente utilizado para determinar la dureza es la prueba final de enfriamiento desarrollado por
Jomini y Boegehold. Los detalles de la prueba están cubiertos en IS: 3848 - 1981 y ASTM A 255.
• En esta prueba un normalizado 25 mm de diámetro y 100 mm de longitud de la muestra de prueba de acero que se evalúa es
calienta uniformemente a su temperatura de austenización. La muestra se retira entonces del horno y se coloca
en el extremo apagar aparato de ensayo y terminar inmediatamente inactivó medianteun chorro de temperatura ambiente. agua.
• Después de enfriamiento final, longitudinales superficies planas se muelen en ladosopuestos de la pieza de ensayo como dimensiones por.
Esta molienda es muy importante para el correcto posicionamiento de la muestra en el aparato y también para obtener resultados precisos de las pruebas repetibles y fiables.

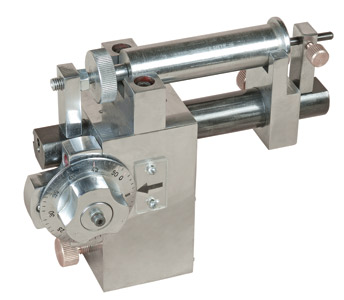

• soporte de ensayo Jomini se va a colocar en el tornillo principal del medidor de dureza para el control de la dureza de la muestra de ensayo.
Dureza a intervalos iguales (1 mm o 1/16 ") para ser revisados y anotados.
Representar gráficamente los datos obtenidos sobre papel milimetrado con un valor dedureza como la ordenada (eje Y) y la distancia de
el extremo enfriado como abscisa (eje X). Al comparar las curvas resultantes de finalsaciar pruebas de diferentes grados de aceros,
su dureza relativa puede ser establecida. Así, el plano de la curva, mayor será latemplabilidad. |
