ANALÓGICO - máquinas universales de ensayo (Modelo: TUN)
Request a Quote

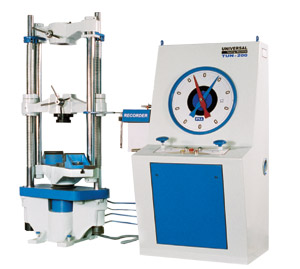

ANALÓGICO - máquinas universales de ensayo (Modelo: TUN)

La variedad de pruebas como tracción, compresión, transversal, etc se llevan a cabo.
Autógrafa de rollo continuo "de carga Vs. Elongación" grabadora.
Apropiado para probar una amplia gama de materiales metálicos.
Extra (opcional) - Los accesorios tales como extensómetros mecánicos, carga,estabilizador, Accesorios para Brinell prueba, prueba de tracción para ensayo de corte yroscado de hombros, solo y doble, pernos y tuercas en las pruebas Lavadora, prueba de la cuerda, prueba de correa plana, curva-Rebend prueba, 180 ° prueba doble, tire de salidade prueba, etc están disponibles.
Capacidades de 100 kN a 2000 kN.
Varios modelos analógicos - TUN, TUN-100-200, TUN-400, TUN-600, TUN TUN-1000 y2000.
Carga de la exactitud y precisión de ± 1%, se ajusta a ES: 1828 / BS: 1610.


ESPECIFICACIONES TÉCNICAS PARA versiones analógicas -



MODELO

 TUN-100

 TUN-200

 TUN-400

 TUN-600

 TUN-1000

 TUN-2000

 Capacidad de medición (kN)

 100

 200

 400

 600

 1000

 2000

 1’st serie    (kN)

 0 - 100

 0 - 200

 0 - 400

 0 - 600

 0 - 1000

 0 - 2000

 Recuento mínimo  (kN)

 0.2

 0.4

 0.8

 1

 2

 4

 2’nd serie   (kN)

 0 - 50

 0 - 100

 0 - 200

 0 - 300

 0 - 500

 0 - 1000

 Recuento mínimo  (kN)

 0.1

 0.2

 0.4

 0.5

 1

 2

 3’rd serie     (kN)

 0 - 25

 0 - 50

 0 - 100

 0 - 120

 0 - 250

 0 - 500

 Recuento mínimo  (kN)

 0.05

 0.1

 0.2

 0.2

 0.5

 1

 4’th serie    (kN)

 0 - 10

 0 - 20

 0 - 40

 0 - 60

 0 - 100

 0 - 200

 Recuento mínimo  (kN)

 0.02

 0.04

 0.08

 0.1

 0.2

 0.4

 Dimensiones aprox general .  (mm)

 1950 x 800 x 1850

 2000 x 800 x 1900

 2100 x 800 x 2060

 2200 x 800 x 2400

 2350 x 800 x 2700

 3000 x 800 x 3600

 Peso aprox (kg)

 1200

 1300

 2100

 3100

 4100

 8500




Especificación común para todas las versiones -



 MODELO

 TUN-100

 TUN-200

 TUN-400

 TUN-600

 TUN-1000

 TUN-2000

 Capacidad de medición (kN)

 100

 200

 400

 600

 1000

 2000

 Max. Liquidación de tracción en la posición del pistón totalmente decended (mm)

 50 - 700

 50 - 700

 50 - 700

 50 - 800

 50 - 850

 50 - 900

 Max. Espacio libre para prueba de compresión (mm)

 0 - 700

 0 - 700

 0 - 700

 0 - 800

 0 - 850

 0 - 900

 Distancia entre columnas (mm)

 450

 500

 500

 600

 750

 850

 carrera del émbolo (mm)

 150

 200

 200

 250

 250

 300

 Max. forzar la velocidad sin carga  (mm/min)

 300

 150

 150

 100

 80

 45

 Fuente de alimentación

3 phase     415V          50Hz       AC

 Total   H.P.

 1.5

 1.5

 2.5

 2.5

 4.0

 6.5




Los accesorios estándar para todas las versiones -



 MODELO

 TUN-100

 TUN-200

 TUN-400

 TUN-600

 TUN-1000

 TUN-2000

 Par de diámetro placa de compresión (mm)

 120

 120

 120

 120

 160

 220

 Mandíbulas tensión de prueba

 Para diámetro de la pieza redonda (mm)

 10 - 20

 10 - 20

 10 - 25

 10 - 25

 10 - 30

 20 - 40

 Para diámetro de la pieza redonda (mm)

 20 - 30

 20 – 30

 25 - 40

 25 - 40

 30 - 50

 40 - 60

 Para diámetro de la pieza redonda (mm)

 -

 -

 -

 40 - 55

 50 - 70

 60 - 80

 Para diámetro de la pieza redonda  (mm)

 0 - 10

 0 - 10

 0 - 15

 0 - 15

 0 - 22

 0 - 22

 Para diámetro de la pieza redonda  (mm)

 10 - 20

 10 - 20

 15 - 30

 15 - 30

 22 - 44

 22 - 45

 Para diámetro de la pieza redonda (mm)

 -

 -

 -

 -

 44 - 65

 45 - 70

 Max. anchura de la pieza plana  (mm)

 50

 50

 65

 70

 70

 90

 prueba transversal

 Soporte de rodillos ajustables de la anchura (mm)

 150

 150

 150

 160

 160

 200

 diámetro (mm)

 30

 30

 30

 50

 50

 70

 Con Max. juego regulable (mm)

 450

 500

 500

 600

 800

 900

 Punch parte superior de radio (mm)

 6

 6

 10

 16

 16

 30

 Punch parte superior de radio (mm)

 12

 12

 16

 22

 22

 40
