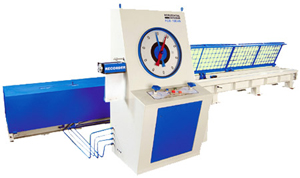

CHAÎNE HORIZONTAL ET MACHINES DE TESTS câble métallique (Model : FCR, FCR-E / FCR-EC) |
• |
Les machines sont conçues pour tester les chaînes, câbles & des spécimens pour de longues épreuve ou essai de traction destructif. |
• |
Précision de charge élevée & infiniment variables vitesses rude épreuve pour répondre à une large gamme de matériaux. |
• |
Continue enregistreur autographe rouleau pour obtenir la charge - allongement graphique. |
• |
Cadre de chargement robuste, commandes simples & facile à utiliser. |
• |
Dispositifs de sécurité adéquats pour un fonctionnement sûr. |
• |
Modèles analogiques avec mesure cadran grande charge & par pendule dynamomètre principe. |
• |
Les modèles numériques / Computerized sont également disponibles lorsque la charge Vs allongement est de l'impression numérique & affichage des résultats peuvent être prises. |
• |
Accessoires spéciaux comme - longueur Lit supplémentaire, accident vasculaire cérébral Ram supplémentaire, Diverses poignées spéciales / accessoires / appareils comme par tailles / formes de spécimens, les stabilisateurs de charge (avec supplément) peuvent être fournis en fonction de l'application particulière. |
• |
Différents modèles - Capacité maximale de 100 kN à 3000 kN. |
• |
Chargement de précision et de ± 1%, est conforme à l'IS: 1828 / BS: 1610. |
|
| |
| |
CARACTERISTIQUES TECHNIQUES - POUR MACHINES DE CHAÎNE & FILS essai des câbles (type analogique) – |
| |
Pour les modèles analogiques |
FCR-100kN |
FCR-200kN |
FCR-300kN |
FCR-500kN |
FCR-1000kN |
FCR-2000kN |
FCR-3000kN |
Max.Capacity (kN) |
100 |
200 |
300 |
500 |
1000 |
2000 |
3000 |
Première mesure Rnage (kN)
Au nombre de (kN) |
0 - 100
0.2 |
0 - 200
0.4 |
0 - 300
0.5 |
0 - 500
1 |
0 - 1000
2 |
0 - 2000
4 |
0 - 3000
5 |
Plage de mesure 2 (kN)
Au nombre de (kN) |
0 - 50
0.1 |
0 - 100
0.2 |
0 - 150
0.25 |
0 - 250
0.5 |
0 - 500
1 |
0 - 1000
2 |
0 - 1500
2.5 |
3e Plage de mesure (kN)
Au nombre de (kN) |
0 - 20
0.04 |
0 - 50
0.1 |
0 - 60
0.1 |
0 - 100
0.2 |
0 - 250
0.5 |
0 - 500
1 |
0 - 600
1 |
Distance entre têtes de serrage (mm) (y compris Ram accident vasculaire cérébral) |
100 - 3000 |
100 - 3000 |
100 - 3000 |
100 - 3000 |
100 - 3000 |
100 - 3000 |
100 - 3000 |
Réglé par étapes (mm) |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
Ram maladies (mm) |
500 |
500 |
500 |
500 |
600 |
600 |
600 |
Vitesse Max.Ram (mm / min) |
300 |
200 |
150 |
120 |
60 |
60 |
35 |
Dégagement lit (mm) |
320 |
500 |
500 |
550 |
800 |
1000 |
1200 |
Poignées pour barre ronde dia. (mm) |
10 - 30 |
10 - 30 |
10 - 40 |
20 - 50 |
20 - 60 |
20 - 70 |
20 - 80 |
Poignées pour câbles métalliques dia. (mm) |
10 - 22 |
10 - 25 |
15 - 35 |
15 - 40 |
20 - 50 |
20 - 60 |
20 - 70 |
Total H.P. |
1.5 |
2.5 |
2.5 |
3 |
6 |
7 |
9.5 |
Alimentation |
3 Ph, 415V, 50 Hz, A.C. |
|
| |
| |
| CARACTERISTIQUES TECHNIQUES - POUR MACHINES DE CHAÎNE & FILS essai des câbles (numérique / informatisé type) – |
| |
Pour les modèles numériques / informatisé |
FCR-EC-100
kN |
FCR-EC-
200
kN |
FCR-EC-300
kN |
FCR-EC-500
kN |
FCR-EC-1000 kN |
FCR-EC-2000
kN |
FCR-EC-3000
kN |
Au nombre de charge (kN) |
0.04 |
0.1 |
0.1 |
0.2 |
0.5 |
1 |
1 |
Précision de ± 1% dans la plage (kN) |
5 - 100 |
10 - 200 |
15 - 300 |
25 - 500 |
50 - 1000 |
100 - 2000 |
150 -3000 |
Au chef d'accusation pour Allongement (mm) |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
Distance entre préhension
tête (mm) (y compris Course du coulisseau) |
100 - 3000 |
100 - 3000 |
100 - 3000 |
100 - 3000 |
100 - 3000 |
100 - 3000 |
100 - 3000 |
Ajustée par pas de mm |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
Ram maladies (mm) |
500 |
500 |
500 |
500 |
600 |
600 |
600 |
Vitesse Max.Ram(mm / min) |
300 |
200 |
150 |
120 |
60 |
60 |
35 |
Dégagement lit (mm) |
320 |
500 |
500 |
550 |
800 |
1000 |
1200 |
Poignées pour dia barre ronde. (mm) |
10 - 30 |
10 - 30 |
10 - 40 |
20 - 50 |
20 - 60 |
20 - 70 |
20 - 80 |
Poignées pour dia câble. (mm) |
10 - 22 |
10 - 25 |
15 - 35 |
15 - 40 |
20 - 50 |
20 - 60 |
20 - 70 |
Total HP |
1.5 |
2.5 |
2.5 |
3 |
6 |
7 |
9.5 |
Alimentation |
3 Ph, 415V, 50 Hz, A.C. |
|
| |
