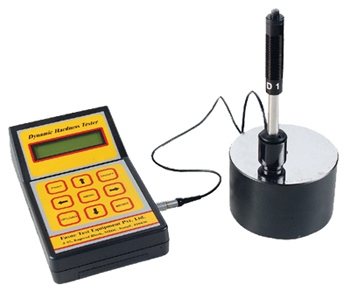

PORTABLE DYNAMIC Duromètres  ( Model : DHT-6 )

Conception & élégant maniable, livré dans une mallette mince, pour transporter la machine.
Principalement utilisé pour vérifier la dureté dans des espaces confinés, sur les éléments & grandes pluies, les pièces installées en permanence avec les dépenses de test faible.
La machine est construite en usine de conversion de matériau donné de convertir la valeur «D» à Vickers (HV), Rockwell (HRB, HRC), Brinell (HB), les échelles UTS qui peut être sélectionné en appuyant sur les touches fléchées.
Le modèle fonctionne sur deux nombres de cellules crayon.
30 échelles de dureté pour différentes sondes sélectionnables par touches tactiles plumes.
Alpha affichage numérique - 16 caractères x 2 lignes LCD avec l'électronique, l'amélioration des micro-contrôleur utilisateur & circuity logiciel convivial. L'affichage indique sélectionné & échelle combinaison de matériaux de dureté valeur &.
Cinq nombres de sondes D, G, D, C & EX ne peut être donnée dans des combinaisons différentes.
Possibilité de raccordement imprimante matricielle à travers le port parallèle Centronics.
Jusqu'à 100 lectures peuvent être stockées dans la mémoire de la machine d'impression d'effet.
L'interface série est possible avec le port RS 232 à un coût supplémentaire.
Fonction d'étalonnage automatique de la sonde est disponible par le biais du clavier.
Supplémentaires (en option) Les accessoires tels que des blocs d'essai normalisées -, des anneaux de soutien, imprimante, interface série, les différents types de sondes sont disponibles.



Les spécifications détaillées de testeur de dureté DYNAMIQUE -

PLAGES measureing–


1. Pour Sonde standard (D) / sonde courte (SH) / sonde étendue (EX) Balances (comme suit) –


 Dureté / Matériel

Test Range et Code Commande

Brinell

Vickers

Rockwell-C

Rockwell-B

Shore D

 Acier et fonte
Acier non allié / faiblement allié

80 - 647
ST / BHN

80 - 940
ST / VPN

20 - 68
ST / HRC

38.4 - 99.5
ST / HRB

32.5 - 99.5
ST / HSD

Haute teneur en carbone,
Haute teneur en chrome
(& 12% ci-dessus) en acier froide outil de travail

-

80 - 898
HC / VPN

20.4 - 67.1
HC / HRC

-

-

SG fer (CI avec spheroided
et graphite nodulaire) (GG-40-80)

131 - 387
SG / BHN

-

-

-

-

 En fonte grise
Niveau 15-40 (GG)

93 - 334
CI / BHN

-

-

-

-

 Cast Al. Alliages de chaleur non traitée et trempée & état trempé

30 - 159
AL / BHN

-

-

-

-

 Zinc Alloys Copper (brass)

40 - 173
BS / BHN

-

-

13.5 - 95.3
BS / HRB

-

 Al cuivre. et
Alliage d'étain de cuivre (bronze)

60 - 290
BZ / BHN

-

-

-

-

 Alliages de cuivre corroyés
(Faiblement allié)

45 - 315
Cu / BHN

-

-

-

-

 Acier inoxydable &
Haute temp. Acier résistant.

85 - 655
SS / BHN

85 - 800
SS / VPN

19.6 - 62.4
SS / HRC

46.5 - 101.7
SS / HRB

-



2. Pour la sonde lourds (G) échelles (comme suit) -


 Dureté / Matériel

 Brinell

 Rockwell-B

 Acier & en acier moulé / non allié et faiblement allié

 90 - 640
 ST / BHN-G

 47 - 99
 ST / HRB-G

En fonte grise grade 15 - 40 (GG)

 90 - 315
 CI / BHN-G

 -

 SG fer (CI avec du graphite nodulaire et spheroided) (GG - 40, 80)

 125 - 350
 SG / BHN-G

 -



3. Pour Low Energy Probe (C) échelles (comme suit) -


Dureté / Matériel

Brinell

Vickers

Rockwell-C

Shore-D

Acier & en acier moulé / non allié
et faiblement alliés

80 - 683
ST / BHN-C

80 - 996
ST / VPN-C

20 - 69.5
ST / HRC-C

31.9 - 99.6
ST / HSD-C




Dimensions (approx.) -



Sondes   -      Standard     (D)        -     Dia. 25 x 150 mm long.
                    Short          (SH)      -     Dia. 25 x 100 mm long.
                    Extended    (EX)       -     Dia. 25 x 150 mm long.
                    Heavy         (G)        -     Dia. 30 x 255 mm long.
                    Low energy (C)         -     Dia. 25 x 145 mm long.
Unité d'affichage numérique                       -     188  (L)  x  105 (W)  x  64 (H) mm.



MESURE DE PRÉCISION -
Moyenne Ecart de mesure ± 1% par rapport à D = 800 sur Standard Bloc «D» d'essai à un endroit particulier de test



Poids (approx.) -
Sonde (Standard)  -  150 gms.
Afficher Unité -  325 gms.
‘D 'bloc' échelle de test standard -  3000 gms.
Poids total - 7 kg. de la machine (avec tous les accessoires de transport & cas)



Température de fonctionnement. GAMME
0°C to 50°C




CHAMP D'APPLICATION



Champ

 For D/SH/EX Probe

 For G Probe

 For C Probe

 Prepration de la surface à tester

 N 7  ( 66     )

 N9

 N5

 Max. profondeur de rugosité RL

 10 microns

 30 microns

 2.5 microns

 Av. rugosité Ra = Cla = AA

 2 microns

 7 microns

 0.4 microns

 Min. weight of the test piece……….
 - of compact shape
 - on solid support
 - coupled


 5 kg.
 2.5 kg
 0.1 to 2 kg.


 15 kg.
 5-15 kg
 0.5-5 kg.


 1.5 kg.
 0.5-1.5 kg
 0.02-0.5 kg

 Min. épaisseur de l'éprouvette couplée

 5 mm

 15 mm

 2 mm

Min. thickness of the layer of surface hardening

 0.8 mm

 -

 0.2 mm

 Pénétration de la pointe de test avec 300 spécimens HB……………
 Dureté - Diamètre
Profondeur


 0.6 mm
 13 micron


 -


 -

 Min. alésage de diamètre. de l'échantillon (seulement pour sonde courte)

 100 mm

 -

 -



Avec la machine anneau de support standard peut travailler sur un rayon minimum de 60 mm convexe ou concave. Pour Ø moindre travail. appropriés des anneaux de support supplémentaire peut être prévu. (Réf. accessoires supplémentaires).



CONDITIONS D'ALIMENTATION
Les piles sèches (1.5 VDC x 2 Nos.) ;   Size - AA, Type - R6.


STANDARD ACCESSORIES

• Probe (Normally ‘D’, if specified other ProbeCan be supplied in place of ‘D’)
• Unité d'affichage numérique
• Bloc de test standard calibrées en 'D' Échelle
• Brosse pour le nettoyage de la sonde
• Housse de transport pour machine
• Manuel d'instruction
• Couplage Jelly


- 1 No.
- 1 No.
- 1 No.
- 1 No.
- 1 No.
- 1 No.
- 50 gms.


Supplémentaire (en option) ACCESSOIRES

Bloc d'essai standard de toute dureté.
Bagues d'appui pour les plus petit rayon de
• (SR 1) Convexe, concave, cylindrique, sphérique de rayon 30 to 60 mm
• (SR 2) Convex cylindrical radius 14.5 to 30 mm
• (SR 3) Convex cylindrical radius 10 to 15 mm
• (SR 4) Concave cylindrical radius 16.5 to 30 mm
• (SR 5) Concave cylindrical radius 12.5 to 17 mm
• (SR 6) Concave cylindrical radius 11 to 13 mm.


Interface série (basée sur Windows 98).
Col. 80 Dot Matrix Printer.
Différents types de sondes–
• Standard (D)
• Short (SH)
• Extended (EX)
• Heavy (G)
• Low Energy (C)
