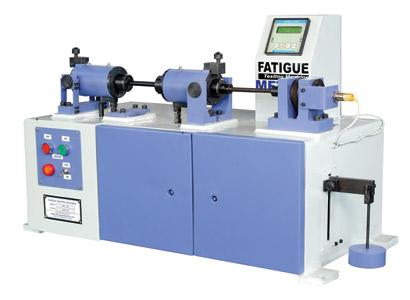

• Cette machine est de conception légère, compacte et simple utilisé pour tester la résistance à la fatigue des matériaux et
dessiner diagramme SN utilisés pour les instituts de recherche, laboratoires, fabricants de matériaux et de diverses industries.
• Modèle de table, pas besoin de fondation.
• Il s'agit d'une machine à faisceau tournant type dans lequel la charge est appliquée à la mode de flexion inversée.
• La norme 8 mm de diamètre échantillon est maintenu dans des supports spéciaux, à ses extrémités et chargé de telle sorte qu'il subit un moment de flexion uniforme.
L'échantillon est mis en rotation à 4200 tours par minute par un moteur. Un cycle complet de contraintes inversées dans toutes les fibres de l'
spécimen est produit au cours de chaque révolution.
• Le moment de flexion est appliqué à un système de levier et peut être facilement modifiée en déplaçant un poids sur le levier.
• Le nombre total de tours au cours de laquelle l'échantillon échoue sont enregistrées par un compteur numérique.
• Un système de verrouillage met le moteur hors tension à rupture de l'éprouvette.
• La machine est conforme aux exigences de l'IS 5075-1969.
Sr. No.
Description
Unité
Values
1.
Moment de flexion maximum
Kg cm
200
2.
Moment de flexion réglable
Kg cm
25 – 200
3.
Plages I
II
Kg cm
Kg cm
25 – 125
125 – 200
4.
Ø de serrage de l'éprouvette
mm
12
5.
Ø Test de l'échantillon
mm
8
6.
Vitesse de rotation
rpm
4200
7.
Précision du moment de flexion appliqué
%
± 1%
8.
Compteur numérique
No.of digits - 8
9.
Puissance requise
HP
0.5
10.
D'alimentation principale
3 Phase, 440 Volts, 50 Hz, A.C
11.
Dimensions hors tout ( environ )
mm
L 1000 x W 500 x H 600
12.
Poids ( environ )
kg
120
Machine avec le moment de flexion maximale jusqu'à 400 kg cm peut être offert sur demande.
