COMPUTER SERVO CONTROLLED BALL SCREW DRIVEN UNIVERSAL TESTING MACHINES
Request a Quote

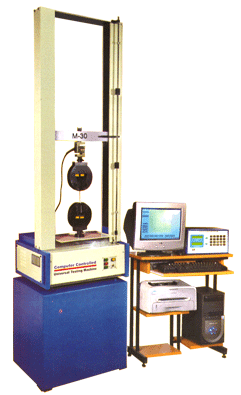

SERVO COMPUTER VIS A BILLES CONTRÔLÉE DRIVEN machines d'essai universelles (Modèle: M SERIES)

Variété de tests tels que la tension, compression, transverse, Décoller, Bend, cisaillement, etc sont menées.
Convient pour tester une large gamme de matériaux comme le caoutchouc, le plastique, les métaux ferreux, métaux non ferreux, etc des formes diverses comme ronds, plats, fil, fil, haltère, tissu, ceinture, bande, corde, etc
Servomoteur AC pour le contrôle de traverse avec variateur de vitesse infiniment variable.
Informatisé de mesure de charge traverse le contrôle par cellule de charge.
Au cours & charge sur la sécurité des déplacements.
Derniers basé sur Windows, les utilisateurs amicale, logiciels précis Menu, entraînée.
Sur l'affichage de la ligne de charge, allongement Graphique &.
Tare charge installations & réinitialisation allongement disponibles.
Construit en installation pour l'impression des résultats des tests et le graphe.
Unités sélectionnables comme N, kN, kgf, lbf, pouces, mm, etc
Entièrement automatique sur des calculs d'écran comme UTS, YS, d'élasticité, etc vLarge espace de stockage pour stocker des données de test de jusqu'à 50.000 essais.
Extensomètre électronique (en option) est disponible pour évaluation d'élasticité.
Résolution de charge standard est de 10.000 points. Résolution plus fine (en option) avec 20.000 ou 50.000 comptes peuvent aussi être offerts à un coût supplémentaire
Wide range of grips & accessories to suit different materials & tests.
Différents modèles - Capacité maximum de 1 kN à 100 kN.
Chargement de précision et de ± 1%, est conforme à l'IS: 1828 / BS: 1610.


CARACTERISTIQUES TECHNIQUES - POUR COMMANDÉ PAR ORDINATEUR machine d'essai universelle



 Caractéristiques

Modèle

M1

M2

M5

M30

M50

M75

M100

 Max. Capacité (kN)

1

2

5

30

50

75

100

 Max. Traverse transversale
poignées exclusion (mm)

1000

1000

1000

1000

1000

1000

1000

 Max. largeur de travail (mm)

400

400

400

400

400

600

600

 Fixes et de travail supérieures commutateurs & limite inférieure

 Dimensions hors tout H x L x P (mm) (environ)

1780 x 630 x 505

1780 x 630 x 505

1780 x 630 x 505

1700 x 630 x 505

1920 x 675 x 750

2640 x 1180 x 1050

2640 x 1180 x 1050

 Poids (kg) (environ)

150

150

150

200

250

450

500

 Alimentation

3 Phase, 415 V, 50 Hz, AC

 Protection contre les surcharges pour une charge

(& Logiciel exploité à commande électronique en cas de surcharge loadcell)

 Système d'entraînement

 Procédé de chargement d'

Par recirculation boules vis

 Traverse moteur d'entraînement

Servo à CA avec feed-back

 Vitesse traverse

0.5 to 500 mm per min.

 Traverse de contrôle

Commandé par ordinateur

 Précision de la vitesse en pour cent

± 1%

 Mesures

 Charger

Par Precision charges cellule

 Résolution charge

10000 norme comptes (20.000 ou 50.000 comptes en option)

 Précision de charge

±1% as per IS : 1828 - 1991 & BS : 1610 - 1964

 Résolution du déplacement de la tête croisée en mm

0.01 m




DÉTAILS DES POIGNÉES (accessoires supplémentaires)



 Modèle

 Capacité

 Description

 Caractéristiques

 Application

 FG 1/1

 2 kN

 Grip rouleau excentrique

 25mm wide x 5mm thk

 Pour les échantillons de Dumbell en forme de caoutchouc Plastiques &

 FG 1/2

 5 kN

 Grip rouleau excentrique

 50mm wide x 6mm thk

 Pour les échantillons de Dumbell en forme de caoutchouc Plastiques &

 FG 2/1

 1 kN

 Type de Grip vice-

 25mm wide x 4mm thk

 Pour minces des échantillons plats de papier ou de matériaux avec une plus petite force

 FG 2/2

 5 kN

 Type de Grip vice-

 50mm wide x 10mm thk

 Pour le cuir tissu d'amiante & autres matières & plats minces

 FG 2/3

 10 kN

 Type de Grip vice-

 100mm wide x 10 mm thk

 Pour le cuir tissu d'amiante & autres matières & plats minces

 FG 6/1

 1 kN

 Grip anneau motorisé

 ---

 For O Rings

 FG 7/1

 2 kN

 Type de Grip Borne

 20 SWG & Finer

 Pour fins fils flexibles

 FG 7/2

 5 kN

 Type de Grip Borne

 Upto 5mm dia

 Pour cordes fines

 FG 7/3

 20 kN

 Type de Grip Borne

 20mm wide

 For non-metalic Flexible straps

 FG 7/4

 10 kN

 Double Grip Borne

 Upto 2mm dia

 Pour fils souples

 FG 8/1

 5 kN

 Cum Vice Grip Wedge Type d'

 25mm wide x 5mm thk

 Pour fils rigides & bandes

 FG 8/4

 100 kN

 Cum Vice Grip Wedge Type d'

 Flat – 35mm wide, thickness 0-10, 10-20mm
 Round – dia, 5-15, 15-25 mm

 Pour fils rigides, barres rondes et plates bandes

 FG 8/6

 30 kN

 Cum Vice Grip Wedge Type d'

 Flat – 35mm wide, thickness 0-10 m
 Round – dia, 5-12 mm

 Pour fils rigides & bandes

 FG 8/7

 50 kN

 Cum Vice Grip Wedge Type d'

 Flat – 35mm wide, thickness 0-10 mm
 Round – dia, 5-12, 10-17 mm

 Pour rigides fils & bandes de matériaux relativement tendres

 FG 8/8

 50 kN

 Cum Vice Grip Wedge Type d'

 Flat – 35mm wide, thickness 0-8 mm
 Round – dia, 5-10, 10-15 mm

 Pour fils rigides, barres rondes et plates bandes de matériaux relativement durs (harder steels, etc.)

 FG 10/1

 2 kN

 Grip pour spécial
Matières plastiques moulés

 Moulded durabell specimen

 As per IS 867-1963

 FG 11/1

 2 kN

 Cage de compression

 100 x 65 x 200 mm height

 Pour la réalisation de l'essai de compression

 FG 11/2

 10 kN

 Cage de compression

 150 x 80 x 200 mm height

 Pour la réalisation de l'essai de compression

 FG 11/3

 50 kN

 Cage de compression

 150 x 150 x 200 mm height

 Pour la réalisation de l'essai de compression

 FG 12/1

 15 kN

 Pliez Pièce jointe test

 Variable durée de 40 mm à 250 mm

 Pour la réalisation de test de flexion transversale ou

 FG 13/1

 Elongation measures  upto 800 mm

 Allongement élevé
Extensomètre électronique

 LC 0.01mm, la distance maximale entre les couteaux 800 mm

 Pour la mesure de l'allongement de la matière plastique des matériaux similaires &



Poignées à l'application costume sont disponibles.
