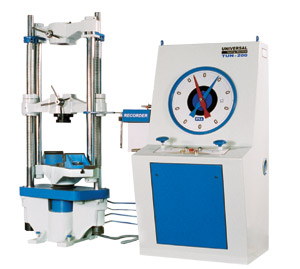

Machines d'essai universelles - ANALOGIQUE ( Model : TUN ) |
• |
Variété de tests tels que la tension, compression, transversaux, etc sont menées. |
• |
Continue autographe rouleau "Load Elongation Vs" enregistreur. |
• |
Convient pour tester une large gamme de matériaux métalliques. |
• |
Supplémentaires (en option) Les accessoires tels que - extensomètre mécanique, charge-stabilisateur, Accessoires pour le test Brinell, Essai de traction pour & épaules fileté, essai de cisaillement simple & double, Boulons-Ecrous Rondelles de test &, test de la corde, ceinture plat de test, Bend-Boîtes d'attente essai, 180 ° Essai de pliage, Pull-Out test, etc sont disponibles. |
• |
Capacités de 100 kN à 2000 kN. |
• |
Various Analogue Models - TUN-100, TUN-200, TUN-400, TUN-600, TUN TUN &-1000-2000. |
• |
Chargement de précision et de ± 1%, est conforme à l'IS: 1828 / BS: 1610. |
|
| |
TECHNICAL SPECIFICATION FOR ANALOGUE VERSIONS - |
| |
MODEL |
TUN-100 |
TUN-200 |
TUN-400 |
TUN-600 |
TUN-1000 |
TUN-2000 |
Mesurer la capacité (kN) |
100 |
200 |
400 |
600 |
1000 |
2000 |
1’st Gamme (kN) |
0 - 100 |
0 - 200 |
0 - 400 |
0 - 600 |
0 - 1000 |
0 - 2000 |
Au comte (kN) |
0.2 |
0.4 |
0.8 |
1 |
2 |
4 |
2’nd Gamme (kN) |
0 - 50 |
0 - 100 |
0 - 200 |
0 - 300 |
0 - 500 |
0 - 1000 |
Au comte (kN) |
0.1 |
0.2 |
0.4 |
0.5 |
1 |
2 |
3’rd Gamme (kN) |
0 - 25 |
0 - 50 |
0 - 100 |
0 - 120 |
0 - 250 |
0 - 500 |
Au comte (kN) |
0.05 |
0.1 |
0.2 |
0.2 |
0.5 |
1 |
4’th Gamme (kN) |
0 - 10 |
0 - 20 |
0 - 40 |
0 - 60 |
0 - 100 |
0 - 200 |
Au comte (kN) |
0.02 |
0.04 |
0.08 |
0.1 |
0.2 |
0.4 |
Globalement Dimensions approx. (mm) |
1950 x 800 x 1850 |
2000 x 800 x 1900 |
2100 x 800 x 2060 |
2200 x 800 x 2400 |
2350 x 800 x 2700 |
3000 x 800 x 3600 |
Poids env (kg) |
1200 |
1300 |
2100 |
3100 |
4100 |
8500 |
|
| |
| |
Spécification commune pour toutes les versions - |
| |
MODEL |
TUN-100 |
TUN-200 |
TUN-400 |
TUN-600 |
TUN-1000 |
TUN-2000 |
Mesurer la capacité (kN) |
100 |
200 |
400 |
600 |
1000 |
2000 |
Max. Dégagement de traction à la position du piston entièrement decended (mm) |
50 - 700 |
50 - 700 |
50 - 700 |
50 - 800 |
50 - 850 |
50 - 900 |
Max. Dégagement pour l'essai de compression
(mm) |
0 - 700 |
0 - 700 |
0 - 700 |
0 - 800 |
0 - 850 |
0 - 900 |
Distance entre colonnes (mm) |
450 |
500 |
500 |
600 |
750 |
850 |
Course du piston (mm) |
150 |
200 |
200 |
250 |
250 |
300 |
Max. forcer la vitesse à vide (mm/min) |
300 |
150 |
150 |
100 |
80 |
45 |
Alimentation |
3 phase 415V 50Hz AC |
Total H.P. |
1.5 |
1.5 |
2.5 |
2.5 |
4.0 |
6.5 |
|
| |
| |
ACCESSOIRES STANDARD POUR TOUTES LES VERSIONS- |
| |
MODEL |
TUN-100 |
TUN-200 |
TUN-400 |
TUN-600 |
TUN-1000 |
TUN-2000 |
Pair dia for compression platform (mm) |
120 |
120 |
120 |
120 |
160 |
220 |
Tension Test Jaws |
Pour Ø échantillons ronde (mm) |
10 - 20 |
10 - 20 |
10 - 25 |
10 - 25 |
10 - 30 |
20 - 40 |
Pour Ø échantillons ronde (mm) |
20 - 30 |
20 – 30 |
25 - 40 |
25 - 40 |
30 - 50 |
40 - 60 |
Pour Ø échantillons ronde (mm) |
- |
- |
- |
40 - 55 |
50 - 70 |
60 - 80 |
Pour épaisseur de l'éprouvette plate (mm) |
0 - 10 |
0 - 10 |
0 - 15 |
0 - 15 |
0 - 22 |
0 - 22 |
Pour épaisseur de l'éprouvette plate (mm) |
10 - 20 |
10 - 20 |
15 - 30 |
15 - 30 |
22 - 44 |
22 - 45 |
Pour épaisseur de l'éprouvette plate (mm) |
- |
- |
- |
- |
44 - 65 |
45 - 70 |
Max. largeur du spécimen plat (mm) |
50 |
50 |
65 |
70 |
70 |
90 |
Essai transversale |
Support de rouleau réglable de largeur (mm) |
150 |
150 |
150 |
160 |
160 |
200 |
Diamètre(mm) |
30 |
30 |
30 |
50 |
50 |
70 |
Avec Max. jeu réglable (mm) |
450 |
500 |
500 |
600 |
800 |
900 |
Tops poinçon de rayon (mm) |
6 |
6 |
10 |
16 |
16 |
30 |
Tops poinçon de rayon (mm) |
12 |
12 |
16 |
22 |
22 |
40 |
|
| |
| |
